Altium Designer 17 zvládá backdrilling

Stoupající přenosové rychlosti a s nimi související strmější hrany signálů šířící se po DPS generují mnohé komplikace a mohou v některých případech způsobit selhání zařízení. Aby k tomu nedocházelo, tak používáme spoje s definovanou impedancí, které jsou také zakončeny tak, aby se signál šířil bez negativních vlivů.

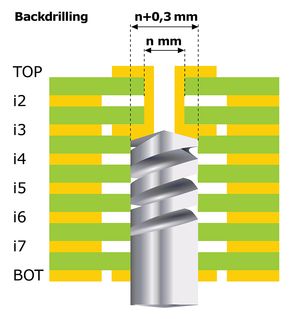

Komplikací ve vedení signálu na DPS jsou ale prokovené otvory (via) používané pro změnu vrstvy signálu. Tyto prokovené otvory je obtížné impedančně přizpůsobit. Navíc v případě, kdy signál využívá pouze část otvoru – otvor je například skrz celou desku s 12 vrstvami, ale signál putuje jen z vrstvy 1 do vrstvy 4 – působí přebývající část prokoveného otvoru jako pahýl (stub). Tyto pahýly mohou pro vyšší frekvenční složky signálu vytvářet odrazy a rezonance a celkově ještě více narušit impedanční přizpůsobení. Obecně způsobují problémy se signálovou integritou. Technika při které se tyto pahýly odstraňují odvrtáváním nepotřebné části nakoveného povrchu otvoru se nazývá backdrilling.

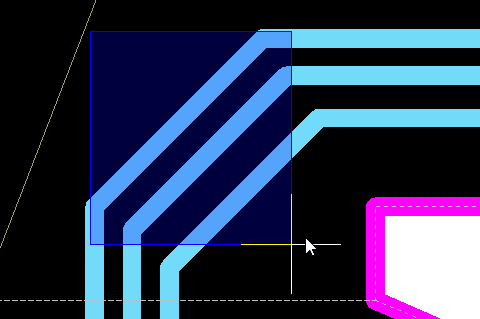

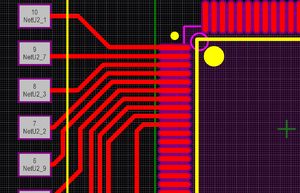

ActiveRoute je na cestě

Pokusy vyvinout autorouter, který by plnil očekávání jeho uživatelů se nedaří již od 80. let minulého století. Novým způsobem jak se tohoto úkolu zhostit je poloautomatizovaný interaktivní routing, který byl v Altium Designeru přítomen již delší dobu v podobě funkce Auto Complete. Ta je schopná dokončit již započaté ruční routování. Od verze Altium Designer 17 se dočkáme daleko širších možností v této oblasti v podobě nového nástroje ActiveRoute^TM.
